1. Votre carte réseau Gigabit est d'une lenteur exaspérante lors du transfert de fichiers vidéo 4K, les barres de progression avançant à une vitesse d'escargot.
2. Tous les emplacements PCIe de votre PC sont occupés par une carte graphique, une carte son ou d'autres périphériques, ne laissant aucune place pour le SSD supplémentaire dont vous avez besoin.
3. Vous rencontrez simultanément des goulots d'étranglement au niveau de la vitesse de stockage et de la bande passante réseau lors du multitâche, ce qui nuit considérablement à votre productivité.

Aujourd'hui, nous lançons un outil de mise à niveau performant : la carte d'extension PCIe Minisforum ENPBA. Elle permet une mise à niveau complète et simplifiée de votre réseau et de votre stockage.

1. Qu'est-ce que la carte d'extension PCIe ENPBA ?
2. À qui s'adresse ce produit ?
3. Guide utilisateur de la carte d'extension PCIe ENPBA

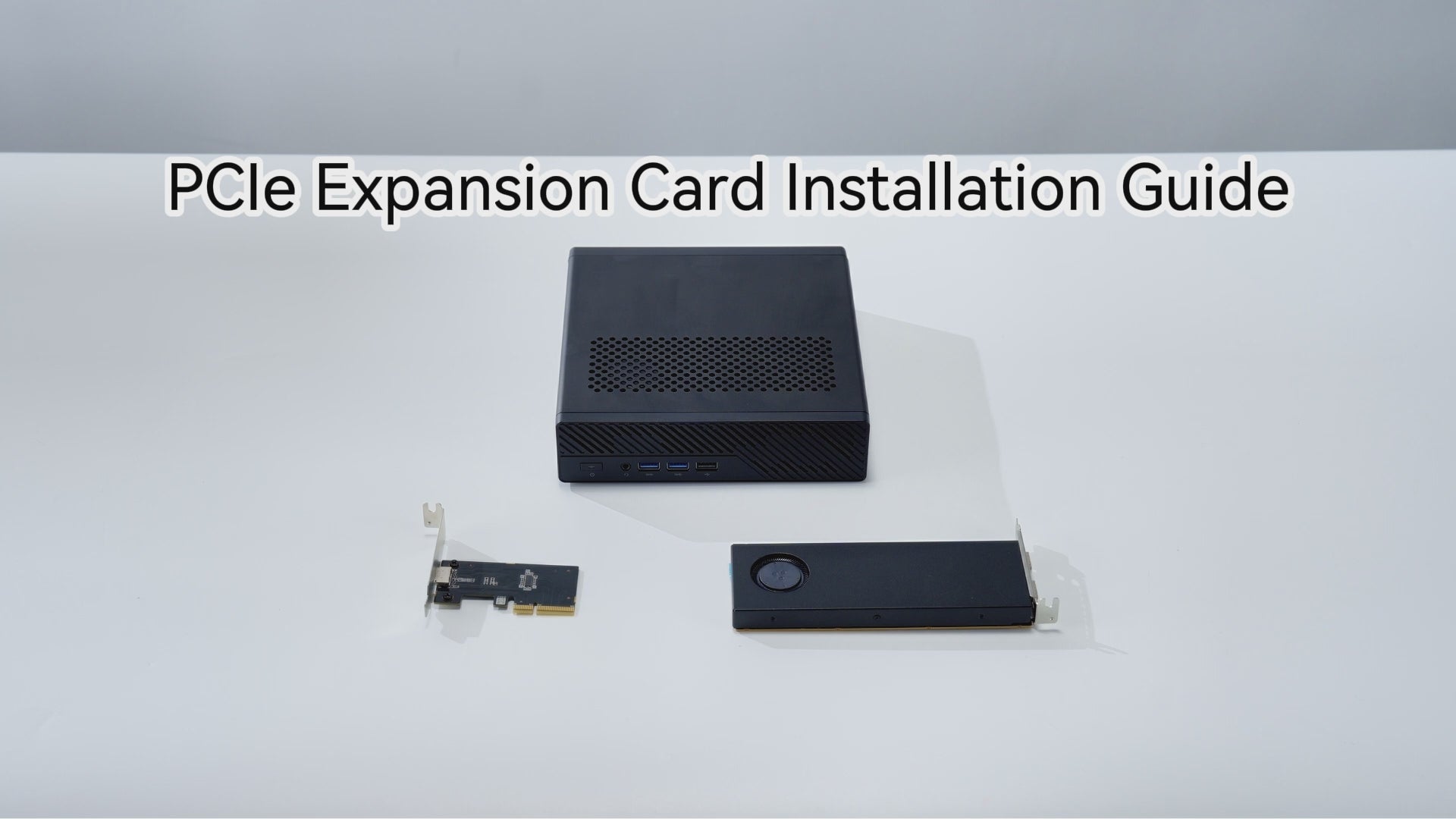

4. Guide d'installation illustré de la carte d'extension ENPBA (5 étapes)
5. Conseils essentiels pour les débutants (À lire absolument !)

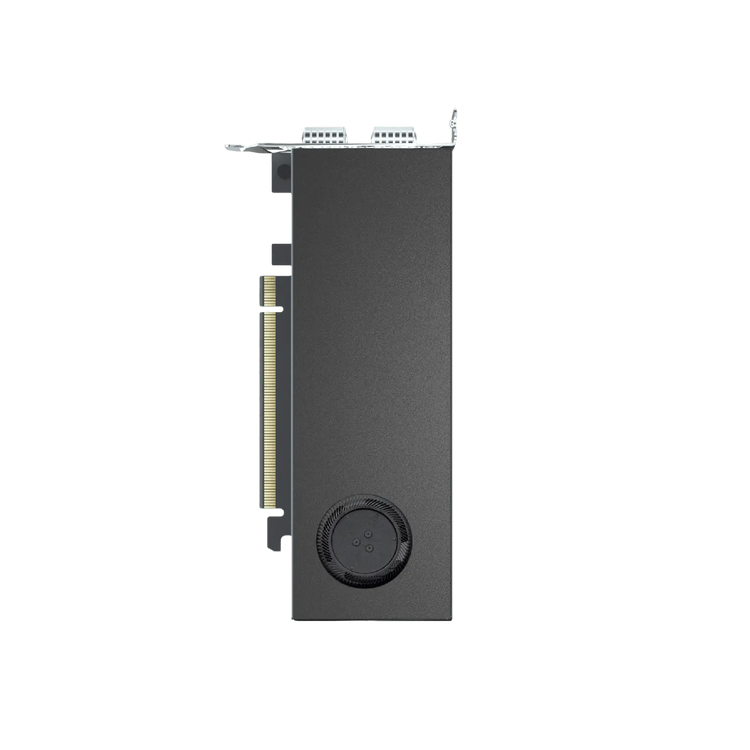

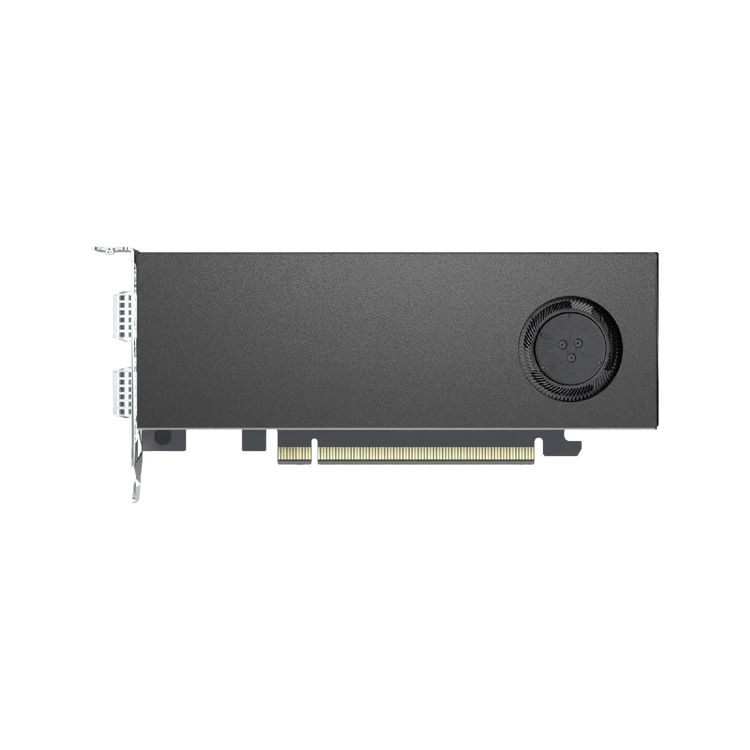

Considérez-le comme un multiplicateur de performances. L'atout majeur de l'ENPBA réside dans l'intégration des fonctionnalités de deux cartes réseau haut débit et de deux SSD NVMe sur une seule carte PCIe. Grâce au contrôleur haut de gamme Intel E810 XXVAM2, elle offre sur une seule carte :

• Deux ports réseau haut débit 25 GbE.
• Deux emplacements SSD M.2 NVMe.

De plus, elle offre une compatibilité exceptionnelle et une conception flexible. La carte est conçue pour s'adapter à n'importe quel port PCIe disponible sur la carte mère, qu'il soit x1, x4, x8 ou x16. Elle est fournie avec deux supports : un support court de 8 cm et un support haut de 12 cm, ce qui la rend compatible avec tous les types de configurations, du mini PC compact au boîtier de bureau standard. Vous n'avez donc pas à vous soucier de la taille.

Une carte réseau Gigabit domestique standard offre une bande passante théorique de 125 Mo/s. En comparaison, chaque port 25GbE de l'ENPBA délivre jusqu'à 3125 Mo/s, soit une augmentation stupéfiante de 25 fois.

• Montage vidéo 4K : Importer 100 Go de rushes RAW prend désormais seulement 40 secondes au lieu de 15 minutes.
• Transfert de fichiers NAS : Sauvegarder vos parties de jeux les plus volumineuses en quelques secondes.
• Collaboration à distance : Diffusez des vidéos 4K en direct sans saccades ni latence.

Elle intègre également la négociation automatique 1G/10G/25G, garantissant une flexibilité à l'épreuve du temps. Même si votre routeur actuel ne prend en charge que le Gigabit, vous n'aurez pas besoin de remplacer cette carte lors d'une future mise à niveau de votre infrastructure réseau.

Les deux emplacements SSD M.2 NVMe de l'ENPBA prennent en charge le protocole PCIe 4.0, avec des vitesses de lecture séquentielles pouvant atteindre 7 000 Mo/s (théoriques) par disque, soit environ 10 fois plus rapides qu'un SSD SATA classique. Cette marge de performance importante la rend parfaitement adaptée au stockage des ressources d'un projet, à l'utilisation comme disque cache haute vitesse ou à la mise en place d'un nœud de stockage local compact.

• Disque cache haute vitesse : Ouvrez instantanément les fichiers volumineux de vos projets Photoshop/Premiere Pro.
• Coffre-fort de ressources de projet : Installez facilement deux SSD NVMe de 4 To pour stocker jusqu’à 800 heures de vidéo 4K.
• NAS local : Combinez-le avec les ports 25 GbE pour créer un centre de données domestique ultra-rapide.

Que vous soyez un professionnel de la création vidéo ou du design 3D, un petit studio souhaitant moderniser son serveur, ou un passionné d'informatique cherchant à redonner vie à un système ancien, la carte d'extension ENPBA répond à vos besoins. Au lieu de dépenser une fortune pour un remplacement complet de votre système, cette mise à niveau abordable, composée d'une seule carte, offre simultanément des vitesses réseau ultra-rapides et une capacité de stockage massive, pour un rapport coût-efficacité optimal.

• Créateurs vidéo : Résout les problèmes liés à la lenteur des transferts de fichiers et au manque d’espace de stockage.
• Joueurs/Gamers PC : Permet de profiter d’un disque de jeu ultra-rapide et optimise l’environnement réseau pour le jeu en ligne.

• Petits studios : Facilite la création d’un NAS performant, préserve les emplacements PCIe et réduit les coûts de mise à niveau.

(1) Pour les plateformes AMD :

• Sans SSD installé (emplacement vide) : les ports réseau fonctionnent normalement.

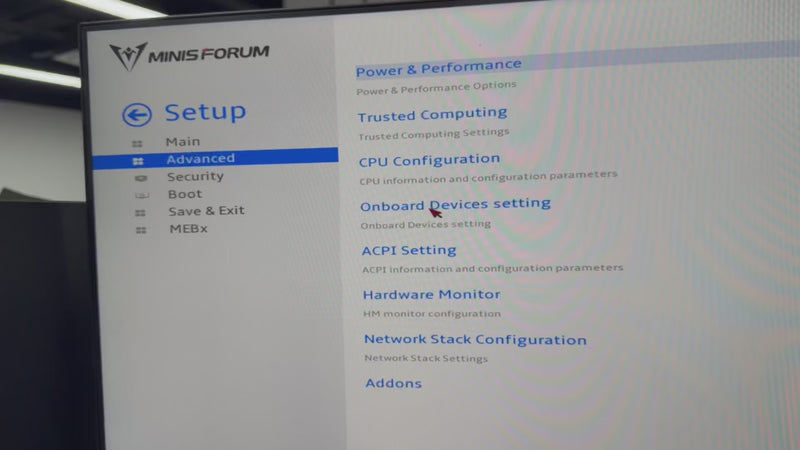

• Avec un ou plusieurs SSD installés : vous devez configurer les lignes PCIe sur « X8X4X4 » dans le BIOS pour que les ports réseau fonctionnent correctement.

(2) Pour les plateformes Intel :

Que des SSD soient installés ou non, la fonctionnalité réseau fonctionnera automatiquement et normalement. Aucune configuration du BIOS pour la bifurcation des voies n’est requise.

• Installé dans un emplacement x4 : seuls les deux ports réseau 25 Gbit/s sont pris en charge.
• Installé dans un emplacement x8 : seuls les deux ports réseau 25 Gbit/s sont pris en charge.
• Installé dans un emplacement x16 non bifurqué : seuls les deux ports réseau 25 Gbit/s sont pris en charge.
• Installé dans un emplacement x16 bifurqué : peut être configuré dans le BIOS en « X8 X4 X4 » ou « X4 X4 X4×4 » pour prendre en charge à la fois les deux ports réseau 25 Gbit/s et deux SSD.

※ Remarque importante concernant l'utilisation de l'ENPBA avec le MS-02 Ultra :

La carte fournie avec le MS-02 Ultra est conçue pour son emplacement dédié.

L'ENPBA est une carte d'extension vendue séparément.

Si vous souhaitez utiliser l'ENPBA avec un MS-02 Ultra, elle doit impérativement être installée dans l'emplacement PCIe 5.0. L'installation de l'ENPBA dans l'emplacement dédié du MS-02 Ultra entraînera un échec de démarrage.

• Composant principal : Carte d’extension ENPBA (incluant un support court de 8 cm et un support haut de 12 cm ; à choisir en fonction de votre boîtier).

• Outil indispensable : Tournevis cruciforme (standard pour l’assemblage d’un PC).

• Accessoire optionnel : SSD M.2 NVMe (à acheter à l’avance si vous prévoyez d’augmenter la capacité de stockage).

• Outil auxiliaire : Bracelet antistatique (à défaut, touchez simplement une surface métallique comme un bureau ou un cadre pour dissiper l’électricité statique et éviter d’endommager les composants).

1. Éteignez votre ordinateur et débranchez le cordon d'alimentation de la prise murale et du bloc d'alimentation. Cette étape est cruciale pour éviter tout risque d'électrocution ou d'endommagement matériel.

2. Attendez 30 secondes pour permettre aux condensateurs internes de se décharger. Simultanément, touchez une partie métallique du boîtier pour vous décharger de l'électricité statique.

3. Placez le boîtier sur une surface plane et stable, le panneau latéral face à vous pour faciliter l'accès lors des étapes suivantes.

1. Utilisez un tournevis cruciforme pour retirer les vis fixant le panneau latéral de votre boîtier (généralement 2 à 4 vis). Placez-les dans un petit récipient pour éviter de les perdre.

2. Ouvrez le panneau latéral. Repérez sur la carte mère la fente rectangulaire allongée avec un loquet : il s'agit d'un emplacement PCIe (souvent indiqué PCIe x1/x4/x8/x16 sur la carte mère). La carte ENPBA est compatible avec tous ces emplacements ; choisissez-en un libre.

3. Repérez l'emplacement correspondant sur le panneau d'E/S arrière du boîtier. Retirez la vis fixant le cache de l'emplacement d'extension vide (ce cache doit être retiré pour installer la carte d'extension).

1. Retirez la carte d'extension ENPBA. Alignez-la avec l'emplacement PCIe choisi, en veillant à ce que le connecteur PCIe de la carte soit bien aligné avec l'emplacement et correctement orienté (ne l'insérez pas à l'envers).

2. Appliquez une pression ferme et uniforme pour insérer la carte verticalement dans l'emplacement. Appuyez jusqu'à ce que le connecteur PCIe soit complètement enclenché et que vous entendiez un « clic » distinct (le bruit du loquet de verrouillage), indiquant qu'elle est correctement installée.

3. Utilisez la vis que vous avez retirée précédemment pour fixer le support de la carte au boîtier de l'ordinateur. Serrez-la fermement pour éviter tout desserrage et tout dysfonctionnement pendant le fonctionnement.

1. Repérez les deux emplacements M.2 sur la carte d'extension (étiquetés « M.2 NVMe »). Retirez le film protecteur du connecteur PCIe du SSD.

2. Insérez le SSD dans l'emplacement en l'inclinant légèrement (connecteur PCIe vers l'intérieur), puis appuyez doucement jusqu'à ce qu'il soit bien plaqué contre la carte.

3. Utilisez la petite vis fournie avec la carte d'extension pour fixer l'autre extrémité du SSD à la carte (cela évite qu'il ne se desserre à cause des vibrations). Remarque : Si la vis est manquante, le SSD peut tout de même être utilisé s'il est bien inséré dans l'emplacement.

1. Vérification finale : Assurez-vous que la carte d'extension est bien en place, que toutes les vis sont serrées et qu'aucun câble ne gêne le ventilateur.

2. Remontage : Remettez en place le panneau latéral de l'ordinateur, fixez-le avec les vis et rebranchez le cordon d'alimentation.

3. Mise sous tension : Une fois allumé, votre ordinateur détectera automatiquement la carte d'extension.

1. Éteignez toujours complètement l'ordinateur. N'installez ni ne retirez jamais de matériel lorsque le système est sous tension, car cela pourrait l'endommager gravement.

2. N'insérez pas la carte de force. Si elle ne s'insère pas facilement, vérifiez son orientation. Forcer l'insertion lorsque le connecteur PCIe est mal aligné peut endommager le slot ou la carte.

3. Choisissez le support adapté. Utilisez le support court de 8 cm pour les boîtiers Mini-ITX compacts ou de petit format, et le support haut de 12 cm pour les boîtiers moyen tour ou grand tour standard. Utiliser le mauvais support vous empêchera de fermer le boîtier.

4. Si la carte n'est pas détectée après le démarrage, éteignez d'abord l'ordinateur, débranchez le cordon d'alimentation, puis réinsérez fermement la carte d'extension. Dans la plupart des cas, la carte n'est tout simplement pas complètement insérée dans le slot.
